Expansion Valve: Komponen Penting dalam Sistem Pendingin

Expansion valve (katup ekspansi) adalah komponen yang sangat penting dalam sistem pendingin, seperti pada AC, kulkas, dan sistem HVAC. Fungsinya adalah mengatur aliran refrigeran ke evaporator, mengontrol tekanan dan suhu refrigeran sebelum memasuki evaporator. Tanpa katup ekspansi, sistem pendingin tidak akan berfungsi dengan optimal, karena refrigeran tidak akan mengalami ekspansi yang dibutuhkan untuk proses pendinginan.

Pada dasarnya, expansion valve membantu sistem pendingin mengubah refrigeran dari bentuk cair bertekanan tinggi menjadi gas bertekanan rendah, yang memungkinkan penyerapan panas yang efisien oleh evaporator. Artikel ini akan membahas cara kerja, jenis-jenis, dan pentingnya expansion valve dalam sistem pendingin.

Cara Kerja Expansion Valve

Expansion valve berfungsi untuk mengatur jumlah refrigeran yang memasuki evaporator. Ketika refrigeran cair bertekanan tinggi dikirim dari kondensor ke expansion valve, katup ini akan membuka dan menutup untuk menurunkan tekanan refrigeran, sehingga menyebabkan refrigeran mengembang menjadi gas yang lebih dingin sebelum memasuki evaporator. Proses ini mempermudah refrigeran untuk menyerap panas dari ruangan atau ruang yang ingin didinginkan.

1. Pengurangan Tekanan

Expansion valve bekerja dengan cara mengurangi tekanan refrigeran yang datang dari kondensor. Pengurangan tekanan ini menyebabkan refrigeran berubah dari cairan bertekanan tinggi menjadi gas bertekanan rendah, yang lebih efektif dalam menyerap panas saat berada di evaporator.

2. Mengontrol Aliran Refrigeran

Valve ini juga mengatur aliran refrigeran yang menuju evaporator. Katup ini terbuka lebih lebar saat suhu atau tekanan rendah, dan menutup lebih rapat saat suhu atau tekanan meningkat, memastikan bahwa hanya jumlah refrigeran yang diperlukan yang mengalir ke evaporator pada saat yang tepat.

Jenis-Jenis Expansion Valve

Terdapat beberapa jenis expansion valve yang digunakan dalam sistem pendingin, masing-masing dengan mekanisme pengontrol aliran yang berbeda. Berikut adalah jenis-jenis expansion valve yang umum digunakan:

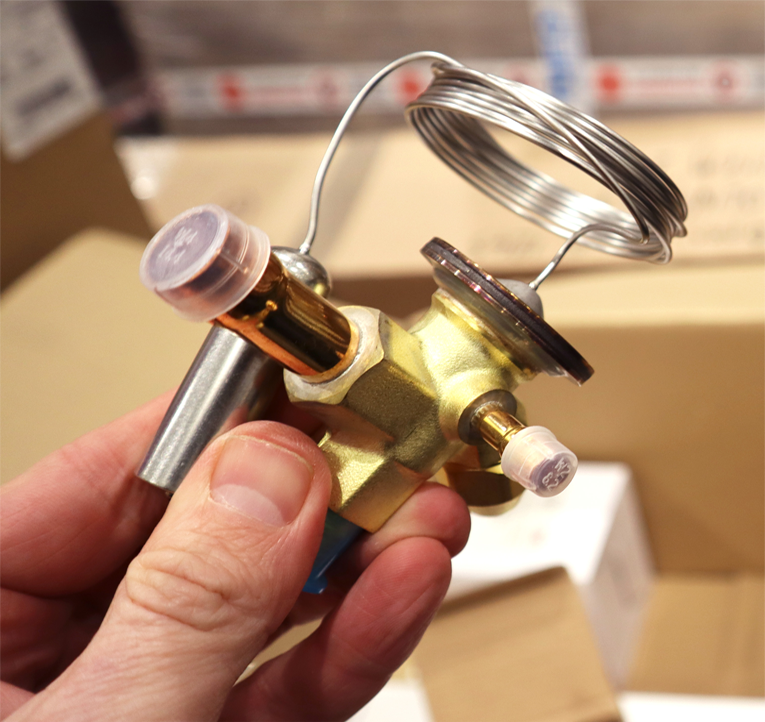

1. Thermostatic Expansion Valve (TXV)

Thermostatic expansion valve (TXV) adalah jenis katup ekspansi yang paling umum digunakan. TXV mengatur aliran refrigeran berdasarkan suhu yang terdeteksi di evaporator. Katup ini dilengkapi dengan sensor suhu yang mengukur suhu refrigeran keluar dari evaporator dan menyesuaikan pembukaan katup sesuai dengan kebutuhan.

2. Electronic Expansion Valve (EEV)

Electronic expansion valve (EEV) menggunakan kontrol elektronik untuk mengatur aliran refrigeran. Berbeda dengan TXV yang mekanis, EEV lebih presisi dalam mengontrol aliran dan lebih efisien dalam aplikasi yang memerlukan pengaturan suhu yang lebih akurat, seperti pada sistem HVAC komersial atau industri.

3. Capillary Tube Valve

Capillary tube valve adalah jenis katup ekspansi yang lebih sederhana dan biasanya digunakan dalam sistem pendingin kecil, seperti kulkas rumah tangga. Katup ini mengandalkan tabung kapiler kecil untuk mengurangi tekanan refrigeran, meskipun kurang presisi dibandingkan TXV dan EEV.

Pentingnya Expansion Valve dalam Sistem Pendingin

Expansion valve memainkan peran yang sangat penting dalam kinerja sistem pendingin secara keseluruhan. Beberapa alasan mengapa katup ekspansi sangat penting antara lain:

1. Efisiensi Energi

Dengan mengatur aliran refrigeran dan memastikan bahwa hanya jumlah yang tepat yang memasuki evaporator, expansion valve membantu menjaga efisiensi energi dalam sistem pendingin. Hal ini sangat penting dalam aplikasi komersial dan industri, di mana efisiensi energi dapat mengurangi biaya operasional secara signifikan.

2. Mencegah Kerusakan pada Sistem

Jika expansion valve gagal berfungsi dengan baik, tekanan dan suhu dalam sistem pendingin bisa meningkat, yang dapat menyebabkan kerusakan pada komponen lainnya, seperti kompresor. Katup ekspansi yang berfungsi dengan baik melindungi sistem dari kerusakan yang bisa terjadi akibat tekanan berlebih.

3. Meningkatkan Kinerja Sistem

Dengan mengatur aliran refrigeran dengan tepat, expansion valve memastikan bahwa evaporator dapat bekerja secara maksimal dalam menyerap panas. Ini berarti sistem pendingin dapat bekerja lebih efisien dan lebih cepat dalam mendinginkan ruangan atau ruang yang diinginkan.
